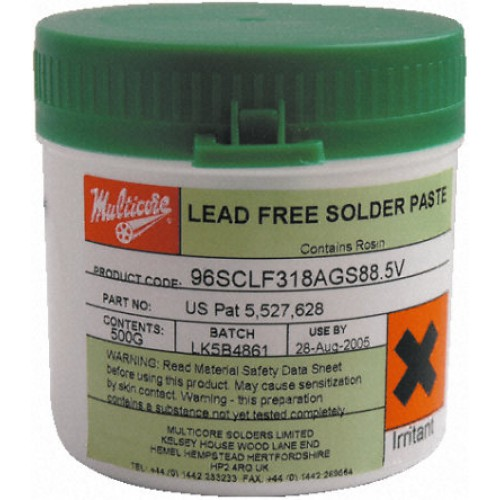

Бессвинцовая паяльная паста LF318 AGS88.5VAFU Sn955 Ag38 Cu07 банка 500гр

Бессвинцовая паяльная паста LF318 AGS88.5VAFU Sn955 Ag38 Cu07 банка 500гр — беcсвинцовая паяльна паста, не содержащая галогенидов, не требующая отмывки, тестированная по выводам.

Обладает исключительной влагостойкостью и возможностью использования в широком диапазоне процессов, как в температурных режимах при оплавления припоя, так и в режимах трафаретной печати. Паяльная паста LF318 обеспечивает высокую прочность паяных соединений и предотвращает смещение компонентов во время высокоскоростного монтажа и исключительную паяемость в широком диапазоне температурных профилей в воздушной среде и в атмосфере азота. Применима в широком диапазоне покрытий контакных площадок, включая Ni/Au, поверхности, полученные погружением в олово, серебро и OSP медь.

Отличительные особенности

• Прозрачные остатки флюса упрощают визуальный контроль паяных соединений
• Классификация не содержащего галогениды флюса: ROL0 по ANSI/J-STD-004
• Подходит для высокоскоростной печати с мелким шагом выводов, вплоть до 150 мм/с (6″/с).

Характерные свойства

На основе порошка тип 3.

Тиксотропный индекс (ТИ) 0,510,54

¹ Измерено при 25°С, вращение установки 5 об/мин, через 2 мин.

² Измерено при 25°С, при скорости сдвига 6 с^-1.

³ ТИ = log(вязкость при 1,8 с^-1/вязкость при 18 с^-1).

⁴ Осадка определяется как минимальное расстояние между площадками указанного размера, при котором не происходит образование перемычек.

⁵ Клейкость определена в сравнительных лабораторных тестах и не обязательно напрямую связана с конкретными условиями использования.

Порошкообразный припой

Тщательный контроль процесса атомизации при производстве порошкообразных припоев для паяльных паст обеспечивает соответствие припоев требованиям уровня качества стандартов IPC/J-STD006 и EN29453 по сферичности, распределению по размерам, уровню примесей и оксидов. Минимальные указанные параметры могут быть обеспечены при использовании определенных сплавов и размеров частиц порошка. Информацию о применимости других сплавов и порошков с другими размерами частиц можно получить в местной сервисной службе.

Рекомендации по применению

Трафаретная печать

Паяльная паста Multicore (Henkel) LF318 пригодна для трафаретной печати под компоненты с шагом до 0,4 мм с порошком тип 3 (AGS). Трафаретная печать может осуществляться при скорости нанесения пасты в пределах от 25 мм/с до 150 мм/с. Скорость печати от 25 мм/c (1,0″/c) до 150 мм/с (6″/c) может быть осуществлена с использованием трафаретов с металлическим прижимным валиком (60°), изготовленных методом электроформовки, электрополировки или лазерной резки.

Приемлемые результаты были получены при шаге 0,4 мм (0,016″) после 4 часов времени простоя устройства печати.

Пайка оплавлением

Для оплавления может использоваться любой метод нагрева, включая инфракрасный, конвекционный, ленточный нагреватель, паровую и лазерную пайку. LF318 малочувствительна к типу профиля оплавления. Не существует единого профиля оплавления подходящего для всех процессов и методов, но данные графики показывают примеры профилей, которые показали хорошие практические результаты.

Отмывка

Паяльные пасты Multicore (Henkel) LF318 не требуют отмывки, остаются на печатных платах, так как не представляют опасности для долгосрочной надежности. Однако, если имеется особая необходимость в удалении остатков, это можно осуществлять обычными способами отмывки растворителями, такими как Multicore (Henkel) MCF800, или подходящими омыляющими агентами. Для отмывки трафаретов и ошибочной печати на платах рекомендуется растворитель.

Надежность

Паяльная паста Multicore (Henkel) LF318 содержит стабильную смоляную основу и медленно испаряющиеся растворители со слабым запахом. Смесь отвечает требованиям Telcordia (ранее Bellcore) GR-78-CORE и ANSI/J-STD-004 для класса ROL.

Результаты испытаний

(Испытания: метод — результат)

• Коррозия медной пластины: ANSI/J-STD-004 — соответствует
• Коррозия медного зеркала: ANSI/J-STD-004 — соответствует
• Хлориды и бромиды: ANSI/J-STD-004 — соответствует
• Устойчивость изолирующей поверхности (без отмывки):
  • ANSI/J-STD-004 — cоответствует
  • Telcorida GR-78-Core — соответствует
  • JIS-Z-3284 — соответствует
• Классификация активности флюса (без отмывки): ANSI/J-STD-004 — ROL0

Multicore (Henkel) LF318 поставляется

• В пластиковых банках по 500 г с вкладышем с воздухонепроницаемым уплотнением
• В контейнерах Semco

Другие типы упаковки могут поставляться по требованию, обращаться в справочную службу Технического отдела Компании.

Хранение

LF318 рекомендуется хранить при температуре 0-10°С (невскрытые картриджи следует хранить наконечником вниз для предотвращения образования воздушных карманов). Пасту следует вынуть из холодильника минимум за 4 часа до использования. Не допускается принудительный нагрев пасты. Паяльная паста минимально расслаивается при хранении, но если это произошло, несильное взбалтывание в течение 15 с вернет продукту его реологические характеристики.

Чтобы избежать загрязнения свежего продукта, не возвращайте материал в оригинальный контейнер. Дополнительную информацию о сроках хранения можно получить в местном центре технической поддержки.

Срок хранения

Срок хранения паяльной пасты в плотно закрытых оригинальных контейнерах при температуре 0-10°С составляет не более 6 месяцев. Рекомендуется перевозка воздушным транспортом для уменьшения времени нахождения контейнеров при повышенной температуре.

||||||||||
