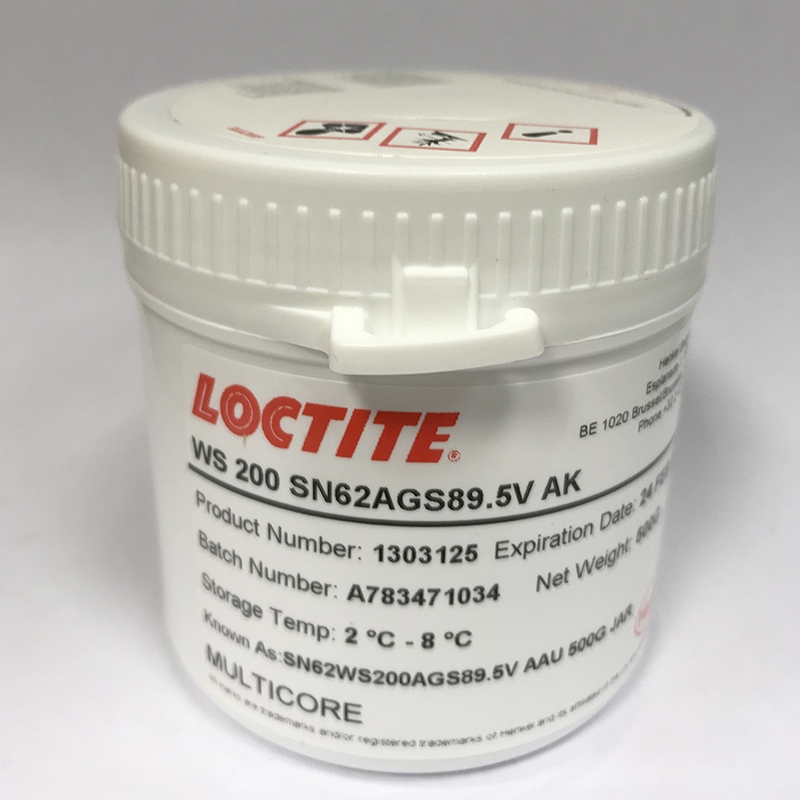

Паяльная паста водоотмывочная Multicore SN62WS200AGS89.5AAU Sn62Pb36Ag2 банка 500гр

Паяльная паста водоотмывочная Multicore SN62WS200AGS89.5AAU Sn62Pb36Ag2 банка 500гр — высокоэффективная паста с водорастворимым флюсом. Остатки флюса легко удаляются деионизованной водой, без использования дополнительных моющих средств. Эта паста имеет длительный срок жизни в открытом виде, обладает отличными характеристиками трафаретной печати в сочетании с великолепной активностью в процессе пайки. Она идеально подходит для процессов пайки с использованием печатных плат и компонентов с плохой паяемостью. Увеличенная активность и улучшенные свойства паяльной пасты позволяют обеспечить широкий диапазон варьирования режимов пайки и снизить вероятность возникновения дефектов.

Отличительные особенности

• Пригодность к применению для пайки компонентов с малым шагом
• Обеспечивает превосходную смачиваемость на поверхностях с различными типами металлизации
• Отличная устойчивость к растеканию во влажной среде и при предварительном нагреве
• Возможность применения высокоскоростных процессов трафаретной печати (до 100 мм/сек)
• Сохраняет клеящие свойства более 24 часов
• Превосходная устойчивость к воздействию повышенной влажности

Состав

Паяльная паста может поставляться с порошкообразным припоем из разных типов сплавов. Наиболее распространенные сплавы Sn62 и Sn63 полностью удовлетворяют стандарту J-STD-006. Сплав и размеры частиц порошкообразного припоя оговариваются при заказе пасты. Паяльная паста соответствует классу ORH1 по стандартам BellcoreGR-78-Core и ANSI/J-STD-004.

Технические данные

Важная характеристика паяльных паст с водосмываемым флюсом — это их устойчивость к воздействию влажности. Качество нанесения пасты через трафарет и растекаемость отпечатков паяльной пасты проверяются при температуре 25°С и относительной влажности 95% в течении 8 часов для каждой партии. Типовые результаты испытаний показывают незначительное изменение свойств паяльной пасты.

Рекомендации по применению

Трафаретная печать

Паяльная паста с размером частиц 25-45 мкм (AGS) может наноситься на контактные площадки под компоненты с малым шагом (до 0,4 мм).

При применении трафаретов, изготовленных электрогальваникой или методом лазерной резки, возможно нанесение пасты со скоростью до 100 мм/сек.

При этом рекомендуется наносить пасту металлическим ракелем при угле наклона 60°. Минимальная рекомендуемая скорость нанесения паяльной пасты 20 мм/сек.

В отличие от других типов паст, при нанесении не требуется приложение большого давления ракеля, что дает возможность применения процесса двухстороннего нанесения паяльной пасты.

Пайка оплавлением

Для оплавления паяльной пасты могут быть использованы любые известные методы нагрева, в том числе инфракрасная или конвекционная пайка.

Паста WS200 имеет широкое окно варьирования процесса оплавления и может использоваться как для «традиционного» так и «нового» профилей оплавления, приведенных в «Рекомендациях по выбору и применению паяльных паст».

Отмывка

Паяльная паста разработана для водных процессов отмывки, и обычно не требует применения дополнительных моющих средств. Остатки флюса являются активными и подлежат обязательному удалению сразу после пайки.

Неполное удаление остатков флюса может привести к снижению надежности электронных изделий, поэтому наиболее предпочтительно при отмывке использовать холодную деионизованную воду.

Водопроводная вода не рекомендуется для отмывки печатных узлов, так как ионные загрязнения, могут вызвать снижение надежности печатных узлов, и оставлять «белый налет».

Остатки флюса паяльной пасты могут быть легко удалены, если отмывка проводится не более чем через три дня после пайки.

В случае применения высоких температур пайки (свыше 250°С) или длительного времени после пайки (более 3-х суток) остатки паяльной пасты WS200 могут «стекловаться» и не полностью удаляться водой.

В этом случае для улучшения качества отмывки могут использоваться специальные промывочные жидкости, например Stannol Flux-EX 200/B.

Паяльная паста WS200 поставляется

• 500 граммовых пластмассовых банках;
• 650 граммовых Semco картриджах для автоматов трафаретной печати.

||||||||||
